ISP – DeviceClip

DeviceClip ist das neue ISP-Tool (In-System Programming) für die Geräte- und Systemprogrammierung. Es ist hochmodular und mit einer praktisch unbegrenzten Anzahl von echten parallelen Kanälen.

Die 10 wichtigsten Gründe, warum DeviceClip in naher Zukunft das Industriestandard ISP-Tool wird:

1. Nur ein Werkzeug: Die fortschrittliche Architektur von DeviceClip unterstützt praktisch jeden Typ von Flash-basierten Mikrocontrollern, PLDs und Serial Memories. Es ist nicht nötig, einen Mix aus mehreren verschiedenen ISP-Tools zu wählen. DeviceClip unterstützt gleichzeitig die parallele Programmierung eines beliebigen Mixes von heterogenen Geräten.
2. Simultanes Programmieren: Das mehrkanalige Design von DeviceClip erlaubt es, Programmiervorgänge ohne jede Art von Einschränkung echt-parallel durchzuführen.

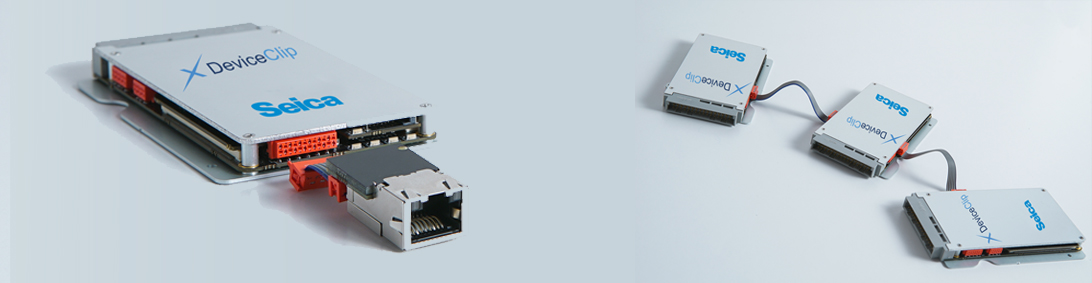

3. Hohe Kanalzahl: DeviceClip ist modular aufgebaut. Die Anzahl der Kanäle (die Anzahl der Zielgeräte) einer Einheit beträgt vier. Mehrere Geräte können nativ kaskadiert werden, um ein einziges Programmierwerkzeug mit 8, 12, 16 und bis zu 64 Kanälen zu erhalten.
4. Schnellster ISP der Branche: Die Programmiergeschwindigkeit von DeviceClip entspricht der maximal zulässigen Geschwindigkeit von Geräten. Jeder Zielkanal hat das Potenzial, bis zu 200 Mbit/s Bitrate zu unterstützen.

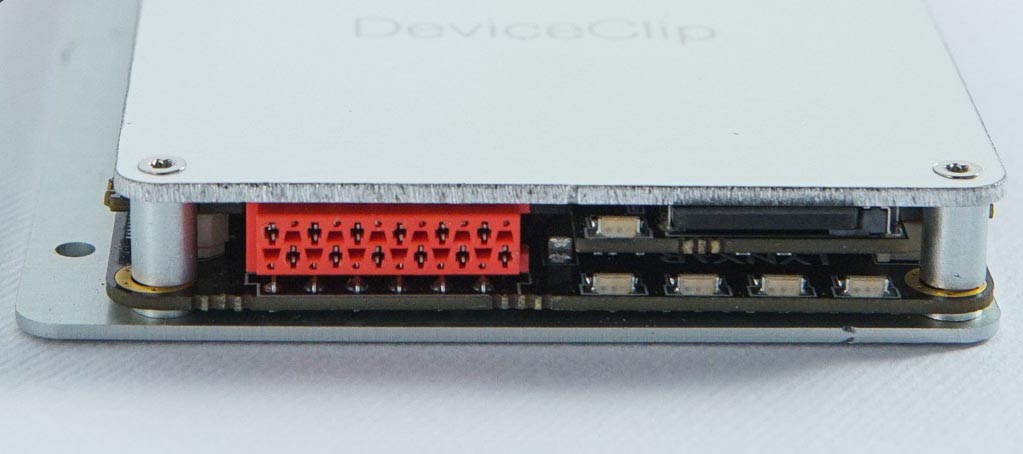

5. Robuste Ziel-Schnittstelle: Im Gegensatz zu den meisten ISP-Tools verfügt DeviceClip über eine elektrische Schnittstelle zu Targets, die für Überströme und Überspannungen ausgelegt sind. I/O-Stufen gehen nie kaputt. Die Zuverlässigkeit ist höher als bei allen anderen kommerziellen ISP-Lösungen.
6. Galvanische Isolierung: DeviceClip ist mit Halbleiter-, Mikro-Miniatur-Relais für alle Signale aller Kanäle der Zielschnittstelle ausgestattet. Auf einen bestimmten Software-Befehl hin geht das Tool in den Modus „Galvanische Trennung“ und trennt sich so von den Zielgeräten und/oder vom Host-System (ATE oder andere).

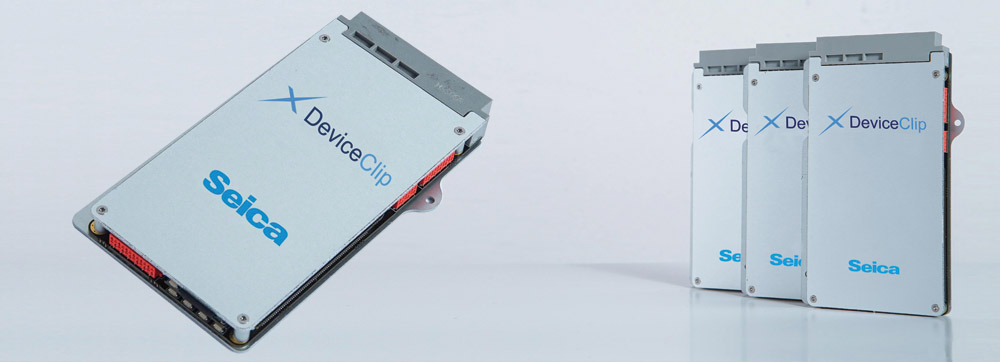

7. Kompakte Größe: Die extrem kompakte Größe von DeviceClip (4 Kanäle auf 107x60x15mm) erlaubt die Platzierung sehr nahe an den Zielgeräten. Das Tool kann leicht in Test Fixtures integriert werden, um die Verbindungen so kurz wie möglich zu halten.
8. Stand-Alone-Funktionalität: DeviceClip bietet sowohl Host-gesteuerte (typischerweise LAN oder RS-232) als auch Stand-Alone-Betrieb. Im Stand-Alone-Modus ist kein Host erforderlich, das Tool wird über eine opto-isolierte, Handshaking I/O-Schnittstelle gesteuert.
9. Benutzerfreundlichkeit: DeviceClip wurde konzipiert und entworfen, um dem Anwender eine unvergleichliche Flexibilität zu bieten. Jedes einzelne Detail wurde durchdacht, um die Systemintegration (mit ATE, PC, etc.) zu vereinfachen. Als erstes Tool in seiner Kategorie ist das Bedienfeld von DeviceClip keine zu installierende Softwareanwendung, sondern eine Standard-HTML5-Schnittstelle, die perfekt mit allen Betriebssystemen kompatibel ist. Der Betrieb wird über einen einfachen Browser gesteuert.
10. Kostenreduzierung: Die fortschrittlichen Eigenschaften von DeviceClip ermöglichen zeitsparende Maßnahmen, erhöhen die Zuverlässigkeit und halten die industriellen Kosten für Einrichtung und Betrieb so niedrig wie nie zuvor für ein Werkzeug der Profiklasse.

Sollten Sie weitere technische Informationen und die ISP Programmer Geräteliste wünschen, füllen Sie bitte das Formular aus , damit einer unserer Experten Sie zurückrufen kann.

BENUTZERFREUNDLICHKEIT

DeviceClip wird mit einem geliefert Eingebettetes Control Panel, daher ist keine Installation der Host-Software erforderlich. Kompatibel mit jedem Betriebssystem, alles, was Sie brauchen, um DeviceClip vollständig zu steuern, ist nur ein Browser. Die modulare DeviceClip-Architektur ermöglicht den Aufbau von ISP-Tools mit einer großen Anzahl von Kanälen, ohne dass Router oder Switches erforderlich sind. Für die Verwaltung aller Kanäle ist nur eine Host-Schnittstelle erforderlich. Im Standalone-Modus ist der Host-Computer überhaupt nicht erforderlich.

UNTERE BETRIEBSKOSTEN

Industrielle ISP-Geräte wurden bisher mithilfe verschiedener, nicht universeller Tools von zahlreichen Anbietern implementiert. Dies führt zu hohen Kosten für die ISP-Implementierung in Fertigungslinien. Unterschiedliche Tools benötigen mehr Lernzeit (unterschiedliche Schnittstellen, unterschiedliche Befehle, mehr Ersatzteile usw.).

ZIELPERSONALISIERUNG

DeviceClip betreibt einen leistungsstarken Server für die Verwaltung von Zielvariablen (Seriennummern, MAC-Adressen, Kalibrierungswerte oder andere benutzerdefinierte Anpassungsdaten). Das Ergebnis ist eine sehr einfache PCBA-Zielpersonalisierung. Zielvariablenverwaltung kann sogar sein. Wird im Standalone-Betriebsmodus ausgeführt, wenn kein Host verbunden ist. Vom Benutzer vordefinierte CSV-Dateien mit Personalisierungsdaten für die Zielplatine können auf die SD-Karte geladen werden, um von LynOS automatisch verwaltet zu werden.

KOMPAKTE

DeviceClip ist sehr kompakt (nur 100 x 60 x 10 mm) und wurde so konzipiert, dass es extrem nahe am Ziel platziert werden kann (nur wenige Millimeter entfernt). Diese sehr kompakte Größe ermöglicht die Integration von DeviceClip in jede Testvorrichtung. DeviceClip ist eine perfekte Lösung für komplexe Testvorrichtungen, bei denen Platzbeschränkungen häufig die Platzierung von Werkzeugen in der Nähe des Ziels verhindern.

VORTEILE

1. Umfassende Geräteunterstützung
2. Maximale Programmiergeschwindigkeit
3. Extrem hohe Anzahl paralleler ISP-Kanäle
4. Höhere Zuverlässigkeit
5. Niedrigere Herstellungskosten

VERLASSLICHKEIT

Alle DeviceClip-Signale sind sehr robust und vor Überspannungen oder Kurzschlüssen von der Zielplatine geschützt. Von DeviceClip ausgeführte Vorgänge werden mit einem Zeitstempel versehen und in Protokolldateien auf der SD-Karte gespeichert, die immer für die Rückverfolgbarkeit und Analyse verfügbar sind. Der Status der Programmiervorgänge wird ständig auf fehlerhafte Zustände überwacht und den Bedienern sofort über eine Reihe von Alarmen mitgeteilt. Außerdem reduziert eine sehr kurze Zielverdrahtung das Signalrauschen und erhöht gleichzeitig die Prozesszuverlässigkeit
