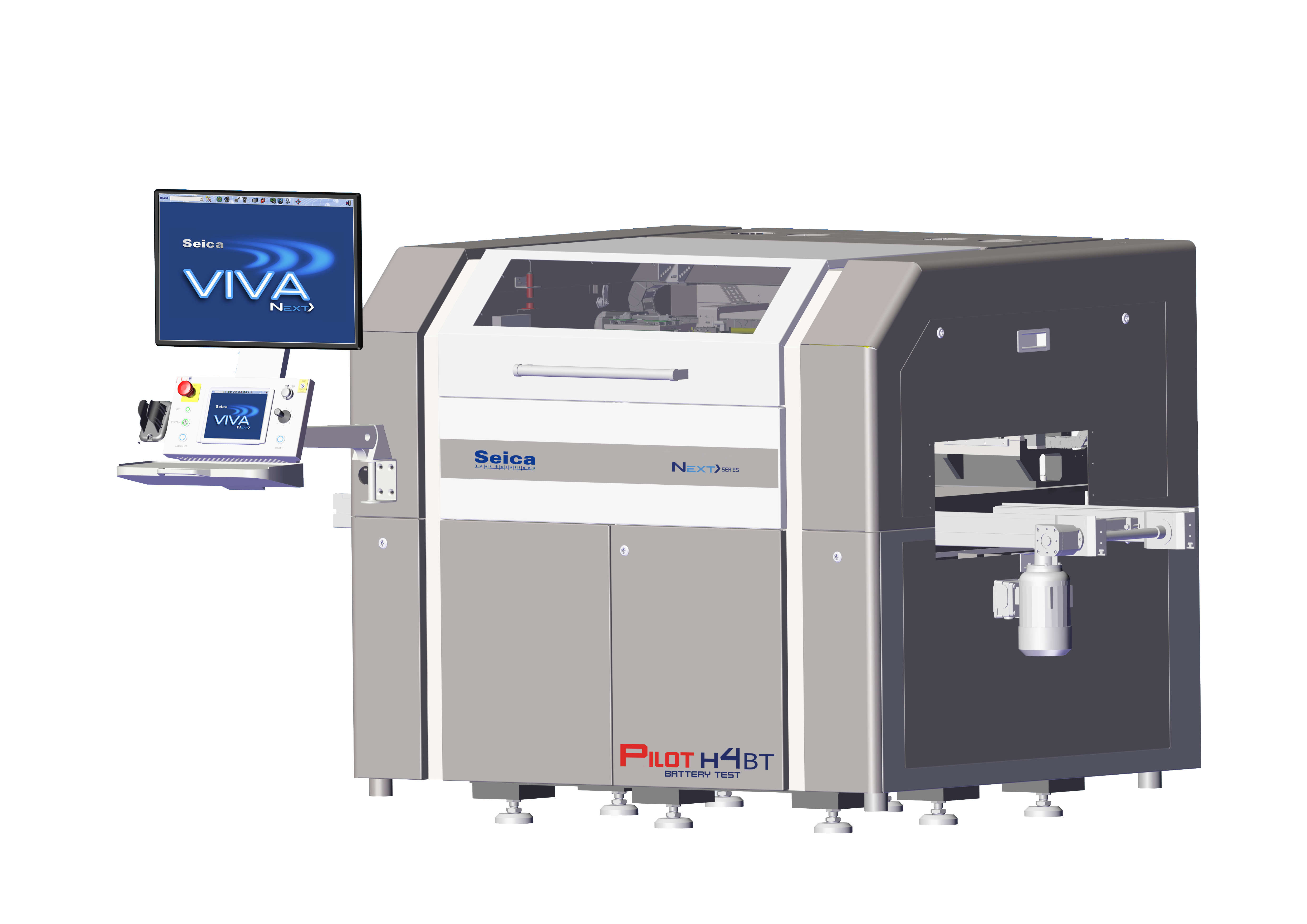

Pilot H4 BT FÜR EV-BATTERIETEST
Die Hersteller von Elektroautobatterien produzieren viele Arten von Batteriefamilien, von zylindrischen über prismatischen bis hin zu Pouch-Batterien. Alle diese verschiedenen Batteriepakete werden durch die Verbindung einzelner Zellen mit einem Prozess namens Bonding hergestellt, bei dem ein elektrischer Test vorgeschrieben ist, um die Qualität aller Verbindungen zu überprüfen.
Der PILOT H4 BT Next> ist die perfekte Kombination aus Flexibilität und mittlerem bis hohem Durchsatz.
.
Dank des fortschrittlichsten auf dem Markt erhältlichen Messsystems kann im Parallelmodus eine Mehrfach-Mikro-Ohm-Testmessung (4-Draht-Test) in wenigen Millisekunden durchgeführt werden, was den Vorteil hat, dass die für die Prüfung des gesamten Batteriemoduls benötigte Zeit minimiert wird. Die Flexibilität des PILOT H4 BT macht dieses System zur perfekten Wahl auch für R&D-Abteilungen und Reparaturwerkstätten.
Direkte Messungen an den vier Messköpfen
Das System verfügt über bis zu 4 unabhängige Prüfköpfe, die mit synchronen bürstenlosen Motoren (XYZ) angetrieben werden, um eine hohe Dynamik zu erreichen. Jeder der vier Prüfköpfe verfügt über eine Koax- oder Doppelsonde für die Bondprüfung (4-Draht-Kelvin-Test).
Bonding Test
Ziel des Testers ist es, einen der wichtigsten Parameter der Batterie zu messen: den Bondwiderstand.
Jeder Testkopf ist ausgestattet mit:
• Einem thermisch stabilisierten und isolierten Widerstandsmessgerät, das die Messung des Anschlusswiderstandes einer einzelnen Batteriezelle an der gemeinsamen Platte ermöglicht. Es ist möglich, 10 µOhmΩ-Widerstandswerte mit 0,5 µOhmΩ-Auflösung und hoher Genauigkeit zu unterscheiden.
• Einem 200-MHz-Digitalen Signalprozessor (DSP) für die Verarbeitung der analogen Messungen, um eine schnelle und effiziente Datenverarbeitung über eine 1-Gigabit-Ethernet-Verbindung mit dem System-PC zu gewährleisten.
VIVA>NEXT> Software und MES-Integrationsoption
Wie jede andere Seica-Lösung nutzt auch das PILOT H4 BT NEXT> Testsystem die VIVA>NEXT> Plattform, die zwei Authentifizierungsmethoden bietet, die über den Seica-eigenen grafischen Editor MY VIEW verwaltet werden:
1. Die Standard-Windows-Authentifizierung
2. Die neue „VIVA-Benutzerauthentifizierung“, über die der Kunde einen Benutzer mit unterschiedlichen Berechtigungen auswählen kann.
Da der Kunde die Produktion und den Materialfluss über die MES-Software verwaltet, kann der Seica PILOT H4 BT NEXT> an das MES (Manufacturing Execution System) des Kunden angeschlossen werden. Durch seinen proprietären Adapter kann Seica alle MES-Plattformen des Kunden integrieren.
