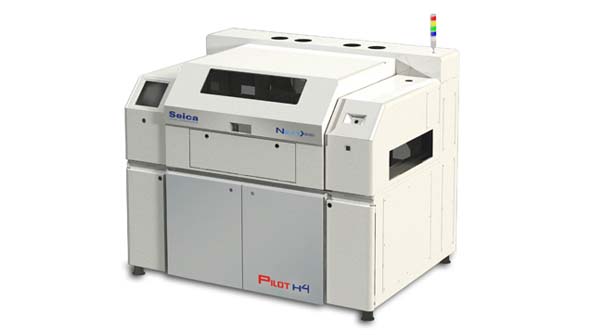

Pilot Next> series H4 Automatic – Flying Probe Tester
Die Pilot Next> series H4 Automatic repräsentiert die beste Lösung für diejenigen, die den Flying Probe Test Prozess voll automatisiert haben möchten, welche die Notwendigkeit einer ständigen Präsenz eines Bedieners für das Testsystem entfallen lässt. Dank des integrierten SMEMA Conveyor, kann die Pilot Next> series H4 Automatic mit automatischen Be-/Entlademagazinen oder in der Linie betrieben werden, um In-Circuit, Funktions- und visuelle Tests an elektronischen Baugruppen in einem komplett automatisierten Betrieb durchzuführen. Dies ist die ideale Lösung für einen medium und selbst high Volume Produktionstestbedarf. Der große Testbereich kann 21” x 24” Platinen aufnehmen (540 x 610 mm), Baugruppen mit Nutzentest. Das ATE Rack kann auf bis zu 1032 analoge Kanäle erweitert werden, um an einem externen Nadelbettadapter angeschlossen zu werden (TPM).
Pilot Next> series H4 Automatic ist einsetzbar für:
- High-Volume Produktion
- parametrische und vectorlose Tests
- Tests mit powered UUT
- Platinen entwickelt für das Testen (Zugriff nur auf einer Seite)
- medium/high Volume, high-mixed Produkte
- automatische gut/schlecht Sortierung
Eigenschaften
- Testeinheit mit 4 Flying Probes auf der Oberseite
- Integrierter, automatischer Conveyor
- Vectorlose Tests an digitalen Komponenten, In-Circuit Tests und
- ‚Quick-Test‘ Software für die Implementierung von Funktionstestsequenzen
- On-Board Programming, Boundary Scan Test, visuelle Tests
- Fixed channel Management und Spannungsquellen zusätzlich zu den Flying Probes
- Offline Programmierung und Reparaturstationen
- Barcode und 2D-Code Lesemöglichkeiten
- Automatisierte Statistik-Datenerfassung
- Automatisierte Programmierung durch CAD Datenimport
